聚氨酯保温管

预制保温管以其优良的性能，方便的施工及使用年限长而倍受人们欢迎，长期聚氨酯保温绝热施工中积累了大量的丰富经验，其产品质量及施工质量达到了国家及国际标准，深受广大客户的信任和好评。

管中管直埋保温管的结构见图1。

保温管由钢管、聚氨酯硬质泡沫保温层和高密度聚乙烯外护管紧密结合的预制管。保温层内可有报警线和支架。

技术要求

钢管

钢管的材料、尺寸公差及性能应符合CJ/T 322或GB/T 9711.1或GB/T 8163标准规定。

钢管的外径尺寸和最小壁最应符合表1(略)的规定。

发泡前钢管表面应加以清理，去除铁锈、轧钢鳞片、油脂、灰尘、漆、水分或其他沾染物。

钢管表面锈蚀等级应符合GB/T 8923—1988中A、B、C规定，除锈等级应符合GB/T 8923——1988中Sa2规定。

外护管

外护管使用温度条件应控制在-50℃~+50℃。

外护管原材料性能

密度和成分

外护管使用高密度聚乙烯塑料制造。聚乙烯树脂的密度应为935kg/m3~950kg/m3。

应使用有助于外护管生产及提高外护管性能的添加剂，如抗氧剂、紫外线稳定剂、碳黑(或由碳黑预制的色母料)等。

所添加的碳黑应满足下列要求：

——密度：1500kg/m3~2000kg/m3;

——甲苯萃取量：≤0.1%(质量百分比);

——平均颗粒尺寸：0.01μm~0.25μm。

回用料

可以使用不超过15%(质量百分比)的洁净的回用料，但回用料必须是制造商自己的产品产生的。

外护管性能

外护管密度不应小于940kg/m3。

碳黑含量的应为2.5%±0.5%(质量百分比值，碳黑应均匀分布于母材中。当按5.2.2规定进行试验时，应满足下列要求：

——碳黑结块、气泡、空洞或杂质尺寸不应大于100μm。

——外护管不允许出现色差条纹。

、直埋预制保温管

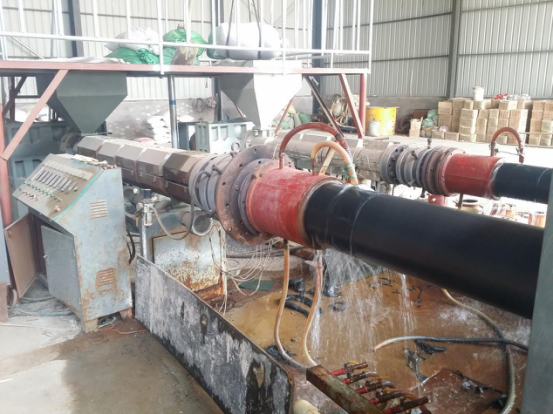

预制保温管以其优良的性能，方便的施工及使用年限长而倍受人们欢迎，我公司是华北地区规模较大的山东预制保温管生产厂家，先后从意大利、美国引进高压发泡机等先进设备，拥有钢管表面处理、防腐及保温管制作的机械化生产线，在长期管件的聚氨酯保温绝热施工中积累了大量的丰富经验，其产品质量及施工质量达到了国家及国际标准，深受广大客户的信任和好评。

产品结构形式

直埋预制保温管其结构为：预制直埋保温管由输送介质的钢管、聚氨酯硬质泡沫塑料保温层和玻璃纤维增强塑料外护层(玻璃钢)紧密结合而成。

耐高温复合直埋保温管：

可用于介质温度≤ 300 ℃的蒸汽、过热水、各种油品等输送管道的直埋。

耐高温复合直埋保温管结构 ：

钢管—有机硅高温漆底漆—微孔硅酸钙保温层—聚异氰脲酸酯泡沫塑料保温层(耐温型硬质聚氨酯泡沫塑料)—聚乙烯夹克

耐高温复合直埋保温管施工工艺：

涂料涂覆：选用有机硅高温涂料涂覆两道。涂刷时应均匀仔细涂覆所有表面，待头道漆完全固化后，再涂覆第二道漆。涂覆后应检查有无针孔、漏涂、不固化等缺陷;

无机层包覆：先在钢管外表包一层硅酸铝纤维毡，然后再包 40mm 厚的硅酸钙瓦块。硅酸铝纤维毡的作用是使硅酸钙瓦块与钢管外表面紧密贴合。硅酸钙瓦块用铁丝扎紧。硅酸钙瓦块之间的缝隙用硅酸铝纤维毡填充，或用专用勾缝腻子填充;

发泡及外包覆聚乙烯夹克：采用先用模具发泡，后挤出热缠绕夹克的方式。泡沫厚度≥ 25mm 。

钢套钢蒸汽直埋保温管：

钢套管(钢套钢)埋设技术是一种防水、防漏、抗渗、抗压和全封闭的埋设新技术，是直埋敷设技术在地下水位较高地区使用的一次较大突破。它是由输送介质的钢管、防腐外套钢管以及钢管与外套钢管之间填充的超细玻璃棉组合而成,也可采用石墨、硅钙瓦管壳及填充聚氨酯泡沫复合而成。

一种是由输送介质的钢管、防腐外套钢管以及钢管与外套钢管之间填充的超细玻璃棉组合而成,也可采用石墨、硅钙瓦管壳及填充聚氨酯泡沫复合而成。钢套管(钢套钢)埋设技术是一种防水、防漏、抗渗、抗压和全封闭的埋设新技术，是直埋敷设技术在地下水位较高地区使用的一次较大突破。直埋管道的保护管的首要问题是严密防水的可靠性，此外要有良好的机械强度，钢套管由于强度高采用焊接连接，防水的密封性能可靠性十分高，另外，其耐高温性能也是其它外保护管所不能比拟的。在地下水位高的地区，为保证地下水不影响蒸汽直埋管道的正常运行，外保护层最好采用坚固、密闭的钢管外壳。

◆结构机理

1.防腐层：保护外钢管避免腐蚀物腐蚀钢管，延长钢管使用寿命。

2.外护钢管: 保护保温层免受地下水侵蚀，支撑工作管并能承受一定的外部荷载，保证工作管正常工作。

3.聚氨酯泡沫层: 保证介质温度，保证外护管表面保持常温。

4.阻隔、反射层: 保证有机泡沫材料不进入无机硬质耐高温层;反射耐高温层部分热量。

5.无机硬质保温层：耐高温，保证与有机保温层之间的界面温度，保证泡沫不被炭化。

6.减阻层: 保证工作钢管热胀冷缩自由运动。

7.工作钢管：保证输送介质正常流动。

◆产品结构：

钢套钢直埋保温管由内工作钢管、外保护钢管和中间保温层组成。工作钢管经喷砂涂两层防锈漆。保温层由高温纤维毡、超轻微孔硅酸钙保温瓦和聚氨酯泡沫塑料组成。外套钢管作喷砂处理后缠绕六层玻璃纤维和树脂防腐层。

性能特点：

1、防水防潮

2、耐高温高压，适用介质温度350℃，压力2.5Mpa

3、热耗低，保温效果优于任何一种传统保温方式

4、防腐能力强，防腐层强度高，不易破坏

5、使用寿命长，可达30-50年寿命

◆钢套钢保温管保温结构依据滑动方式不同分为：内滑动式与外滑动式

内滑动式直埋蒸汽保温管：

内滑动式：保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成。

内滑动式的滑动面在工作钢管的外表面，保温材料和外护管相对来说不动，主要是工作钢管受热膨胀在保温材料中移动，该结构形式主要用于硬质的保温材料中，其优点是工作钢管与外护管之间无需设置支撑环，外护管的内壁不易被腐蚀，其缺点是热流的外泄难以处理，大口径蒸汽管道内的工作钢管自重较大，易造成保温材料的偏心或压碎，内磨擦增大。

外滑动式直埋蒸汽保温管：

外滑动式：保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。

1、特点

外滑动式的滑动面在外护管的内表面，保温材料随工作钢管一起运动，该结构形式主要用于软质的保温材料中，其优点是保证热流不外泄，有效解决了由于径向膨胀而造成摩擦力增大的问题，由于内部有支撑环，不会造成保温材料偏心和压碎现象。

2、主要技术指标

项 目 单 位 指 标 实验标准

密度 Kg/m3 ≥940 GB/T 1033

拉伸屈服强度 MPa ≥19 GB/T 8804.2

断裂伸长率 % ≥350 GB/T 8804.2

纵向回缩率 % ≤3 GB/T 6671.2

耐环境应力开裂 h ≥200 GB/T 1842

内表面电晕 Dyn/cm ≥50 EN253

碳黑含量 % 2.5±0.5 GB/T 13021

熔体流动速率 % ≤0.5 GB/T 3682

长期机械性能 h ≥1500 CJ/T 114

3.5、高密度聚乙烯外护管(PEF)

产品介绍:

高压聚乙烯(PEF)是采用先进的发泡技术生产线，采用最先进的科学配方，以高压聚乙烯，阻燃剂、发泡剂、交联剂等多种原料共混，经过密炼、开炼把聚烯烃通过化学架桥的高倍率发泡，而成为网状高分子结构的均衡汽泡产品，具有20、30、40、45(密度)多种发泡倍率系列产品，在难燃和阻燃性能上分别具有26、28、30、32氧指数的系列产品及普通产品，产品具有相当微细的完全独立气泡结构。

本色型：产品显浅乳黄色

耐型：产品呈黑灰色

白色型：产品呈本色型即白色型

彩色型：按用户需要提供各种标准单色和色调的复合色。

产品特点

防止结露：本材料为闭孔结构，它是靠闭孔内的气体绝热而非聚乙烯材料实现绝热。其具有优异的抗水汽渗透能力。所形成内置的隔汽屏障，即是保温层又是隔汽层，不需另设隔汽层。湿阻因子ц数值远远大于其它保温材料。能有效地避免结露现象发生。

防火性能好：本材料不仅生产普通型而且也生产阻燃型(氧指数≥27)、难燃型(氧指数≥32)两种能满足不同消防要求的高档绝热材料。而且本品在现有的泡沫类保温材料和国内同类产品中烟毒性为最小。

耐候性：本材料由于胶粘度高、稳定性好、紫外线人工照射300小时，表层毫无变化，使用寿命长。

耐腐蚀性：本材料可耐多种化学药品，浸泡后基本不变形，不龟裂，因而可广泛用于化工管道、贮罐的保温。

耐低温性：在-100℃至-196℃条件下材料不起变化，非常适合冷冻、空调行业作为保温材料使用。

无毒性：本材料不具有任何有毒物质。在高温分解时，也不会产生有害气体。

缓冲性：本材料其抗撞击性、缓冲性为其它保温材料最佳。

其它优点：美观、多种颜色供选择;易加工，易与其它材料复合;柔软光洁，手感好;质轻如棉等。

PEF隔热保温材料可用于：

★ 中央空调：

★ 冷库、冷藏车船和各种制冷设备的隔热保温;

★ 建筑物的壁、顶、内部保温的隔热系统;

★ 各种栽培室等暖房的防冻保温;

★ 低温移动管道和容器的防冻保温;

★ 温水游泳池等的保温隔层;

★ 土木建筑、铁路支持缓冲用途;

★ 高速公路、海堤、江堤的伸缩接缝材料;

★ 大小船舶的缓冲防擦材料;

★ 精密机器、仪器的防震缓冲包装材料;

★ 隔音内衬材料;

★ 广告宣传及展览橱窗用材料;

按发泡体的密高深莫测可分为：

★ 低发泡(发泡倍率10~20倍)

★ 中发泡(发泡倍率20~35倍)

★ 高发泡(发泡倍率35~45倍)

管材

密度：20~30kg/m3

回弹率：90%

使用温度：-50℃~110℃(短时)

抗拉强度：2.2kg/cm2

压缩硬度：0.5 kg/cm2

吸水率：<1%

规格：ф15~1020mm

厚度：20~100mm

氧指数：≥27

用途：用于各类冷水、冷气、冷油管线圆形、异形及任何形体的管道保温。

板材

密度：

高压聚乙烯(PEF)

产品介绍:

高压聚乙烯(PEF)是采用先进的发泡技术生产线，采用最先进的科学配方，以高压聚乙烯，阻燃剂、发泡剂、交联剂等多种原料共混，经过密炼、开炼把聚烯烃通过化学架桥的高倍率发泡，而成为网状高分子结构的均衡汽泡产品，具有20、30、40、45(密度)多种发泡倍率系列产品，在难燃和阻燃性能上分别具有26、28、30、32氧指数的系列产品及普通产品，产品具有相当微细的完全独立气泡结构。

本色型：产品显浅乳黄色

耐型：产品呈黑灰色

白色型：产品呈本色型即白色型

彩色型：按用户需要提供各种标准单色和色调的复合色。

产品特点

防止结露：本材料为闭孔结构，它是靠闭孔内的气体绝热而非聚乙烯材料实现绝热。其具有优异的抗水汽渗透能力。所形成内置的隔汽屏障，即是保温层又是隔汽层，不需另设隔汽层。湿阻因子ц数值远远大于其它保温材料。能有效地避免结露现象发生。

防火性能好：本材料不仅生产普通型而且也生产阻燃型(氧指数≥27)、难燃型(氧指数≥32)两种能满足不同消防要求的高档绝热材料。而且本品在现有的泡沫类保温材料和国内同类产品中烟毒性为最小。

耐候性：本材料由于胶粘度高、稳定性好、紫外线人工照射300小时，表层毫无变化，使用寿命长。

耐腐蚀性：本材料可耐多种化学药品，浸泡后基本不变形，不龟裂，因而可广泛用于化工管道、贮罐的保温。

耐低温性：在-100℃至-196℃条件下材料不起变化，非常适合冷冻、空调行业作为保温材料使用。

无毒性：本材料不具有任何有毒物质。在高温分解时，也不会产生有害气体。

缓冲性：本材料其抗撞击性、缓冲性为其它保温材料最佳。

其它优点：美观、多种颜色供选择;易加工，易与其它材料复合;柔软光洁，手感好;质轻如棉等。

PEF隔热保温材料可用于：

◆中央空调：

◆冷库、冷藏车船和各种制冷设备的隔热保温;

◆建筑物的壁、顶、内部保温的隔热系统;

◆各种栽培室等暖房的防冻保温;

◆低温移动管道和容器的防冻保温;

◆温水游泳池等的保温隔层;

◆土木建筑、铁路支持缓冲用途;

◆高速公路、海堤、江堤的伸缩接缝材料;

◆大小船舶的缓冲防擦材料;

◆精密机器、仪器的防震缓冲包装材料;

◆隔音内衬材料;

◆广告宣传及展览橱窗用材料;

按发泡体的密高深莫测可分为：

◆低发泡(发泡倍率10~20倍)

◆中发泡(发泡倍率20~35倍)

◆高发泡(发泡倍率35~45倍)

管材

密度：20~30kg/m3

回弹率：90%

使用温度：-50℃~110℃(短时)

抗拉强度：2.2kg/cm2

压缩硬度：0.5 kg/cm2

吸水率：<1%

规格：ф15~1020mm

厚度：20~100mm

氧指数：≥27

用途：用于各类冷水、冷气、冷油管线圆形、异形及任何形体的管道保温。

板材

密度：20~30kg/m3

导热系数：。0035w/m.h.℃

回弹率：90%

使用温度：-50℃~110℃(短时)

抗拉强度：2.2kg/cm2

压缩硬度：0.5 kg/cm2

吸水率：<1%

规格：ф15~1020mm

厚度：20~100mm

氧指数：≥27

用途：用于通风管道，防结露，建筑屋顶保温，冬季施工保温等。

导热系数：。0035w/m.h.℃

回弹率：90%

使用温度：-50℃~110℃(短时)

抗拉强度：2.2kg/cm2

压缩硬度：0.5 kg/cm2

吸水率：<1%·589

规格：ф15~1020mm

厚度：20~100mm

氧指数：≥27

用途：用于通风管道，防结露，建筑屋顶保温，冬季施工保温等

●可按用户要求定制生产；可选配防渗漏预警系统，自动检测管网渗漏故障，自动报警，安全稳定性高。

●产品规格的设计和计算要考虑具体应用条件，涉及参数较多，请与洪浩公司联系。
